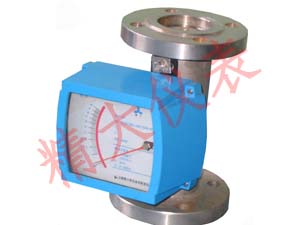

金属管浮子流量计

当前位置:首页 -> 产品展示 -> 液体专用流量计

■产品概述
Lz系列金属管浮子流量计,又称金属转子流量计,在国外一般称之为:变面积式流量计。金属管浮子流量计是变面积式流量计的一种,主要部件是带标准孔板的圆形管和锥形浮子,当一股向上的流体经过直立的圆柱形空腔时,带导向的锥形浮子就会向上浮动,对于某一位置胙用在浮子上的浮力,阻压力与浮子重量处于平衡状态,此时浮子的位置代表当时的瞬时流量,并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器,使指针转动,凸轮板使指针线性地指示其流量值的大小。测量管和浮子可以用各种不导磁材料制成。

金属管浮子流量计是仅次于差压式流量计应用范围最宽广的一类流量计,特别在小、微流量方面有着举足轻重的作用。目前市场上还有一种玻璃管浮子流量计,这种流量计结构简单,价格低廉,优势明显小于金属管浮子流量计。金属管浮子流量计无椎管破裂的风险,使用温度和压力范围宽。


■产品型号

    说明
LZ   金属管浮子流量计
指示器形式 -Ⅰ 指示器(长形)
-Ⅱ 指示器(方形)
功能 /Z 指针现场指示,可不注
/DK K5W1-1角位移电远传型
/DE ESK电远传型
/DEH 远传带HART协议
/DEX 现场累积数字显示,外供24VDC
/DEXD 现场累积数字显示,内置锂电池
结构形式   基本型
/T 夹套型
/F 内衬型
/H 侧装型
/S 水平安装型
防爆   不要求
/EX 本安型
公称通径(mm)

15、25、32

公称通径DN15-DN150选定一种
40、50、65
80、100、125、150
公称压力(MPa) 1.6 2.5 4.0 1.6MPa, 2.5MPa, 4.0MPa
接液材质   304,316,316L,PVC,PTFE等
最大流量   液体m³/h;气体Nm³/h
示例 LZ-Ⅱ/DE/F/EX/50/1.6/PTFE/180 金属管浮子流量计Ⅱ型表头,EXK电远传防爆内衬PTFE,DN50,压力1.6MPa,气体最大流量180Nm³/h.

■技术参数
1.测量范围:水(20℃) 2.5-51500L/h;空气(20℃  0.1013MPa)0.07-4000Nm³/h
2.量程比:10:1 特殊规格可另选
3.精度:标准2.5,特殊1.5
4.工作压力:1.6MPa,2.5MPa,4.0MPa,6.3MPa(大于6.3MPa压力  面议)
5.介质温度:-40℃~300℃(氟塑料衬里-10~+80℃)
6.环境温度:-20~+60℃
7.介质粘度:DN15<5mPa.s(5cP) DN25-DN150<250mPa.s(250cP)
8.电远传输出信号:2线制4-20mA
9.电远传电性能:电源电压24VDC±10%;电源消耗≈25mW  负载电阻:0-10mADC  0-1KΩ
4-20mADC   250-350Ω
接线电缆:RVVP3x28/0.15
10.防爆等级:ExibⅡCT5    配安全栅LB906,特殊配KN9704C
11.连接方式:法兰连接(特殊按要求)
12.接线口尺寸:M20x1.5
13.仪表总高度:250mm(特殊按要求定制)





■订货须知
1.仪表型号及规格(流量范围)
注:如使用流体不是水或非标状态下的空气及其他气体,请换算后提出。
2.被测介质名称:最大流量、常用流量、最小流量及工作压力。(注明是表压还是绝对压力)
温度、介质密度、粘度、腐蚀性等。
3.出厂的流量计可根据用户提出的密度进行刻度修正。
4.使用管道通径和公称压力。
5.提出要打印的批号、工位号。
6.特殊订货需写明特殊要求(如法兰连接要求、夹套型等)
