椭圆齿轮流量计

当前位置:首页 -> 产品展示 -> 液体专用流量计



■产品概述

Lc系列椭圆齿轮流量计是我公司主导产品。Lc椭圆齿轮流量计是典型的容积式流量计之一,用来计量在一定压力下充满管道的液体流量。它具有结构简单,使用可靠,准确度高,对进出口管道内的流场无特殊要求,被测介质的粘度范围和流量范围都很宽广特点。因而被广泛用于石油、化工、医药、交通、食品等工业及商业部门的液体流量检测。Lc系列椭圆齿轮流量计特别适用于油品燃油的计量

为满足市场及不同客户需求,合肥精大仪表,结合60年生产经验,不断改进及创新,推出了适合不同环境条件下使用的椭圆齿轮流量计产品。远传式椭圆齿轮流量计、轻型椭圆齿轮流量计、高温型椭圆齿轮流量计等。

产品执行标准及生产许可证

1、中华人民共和国专业标准:JB/T2942-1999《液体溶积式流量计通用技术条件》
2、企业标准《液体溶积式流量计》Q/JD2.004-2010
3、远传显示现场防爆等级:ExiaⅡCT5,dⅡCT6
4、计量器具生产许可证:皖制01000018号
5、连接法兰标准:JB/T79~82-1994  GB/T9112-2000
6、防护等级:发信器IP65,调速器、计数器IP66。


产品用途

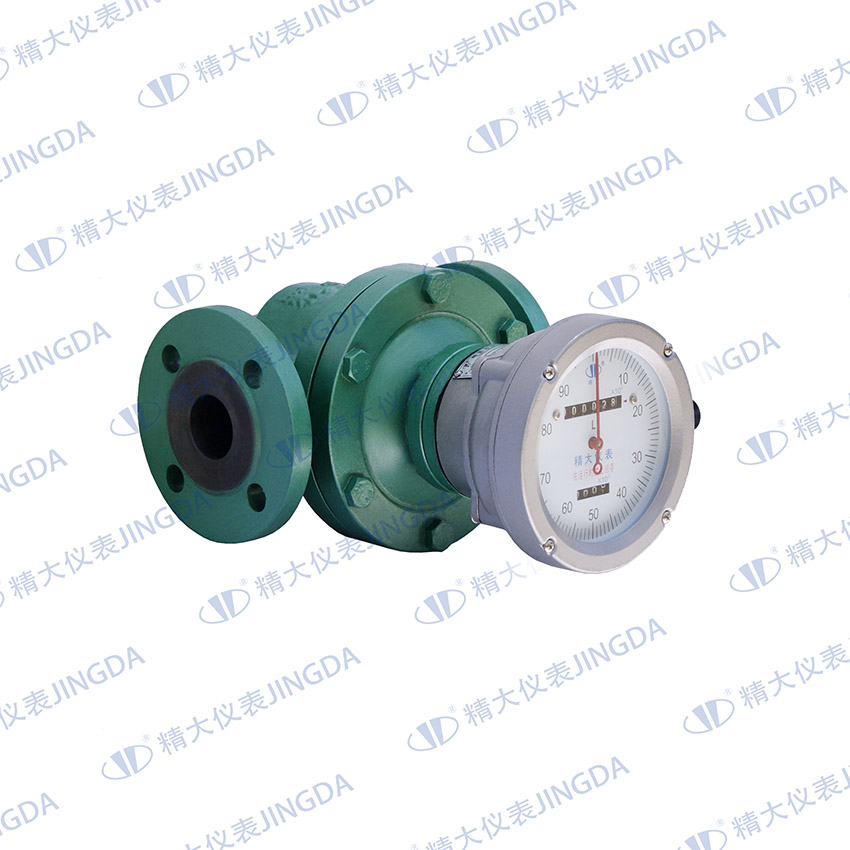

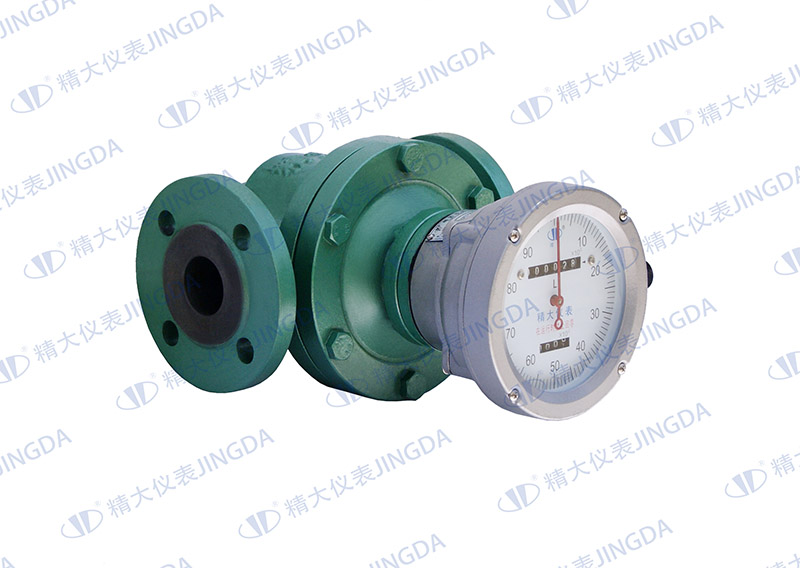

LC-A型铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁材料不腐蚀液体介质的计量。
LC-E型铸钢椭圆齿轮流量计,用于高压,低腐蚀性介质的计量。
LC-Q型铸铁椭圆齿轮流量计,转子为铝合金,适用于低粘、低腐蚀(如汽油等)液体介质的计量。

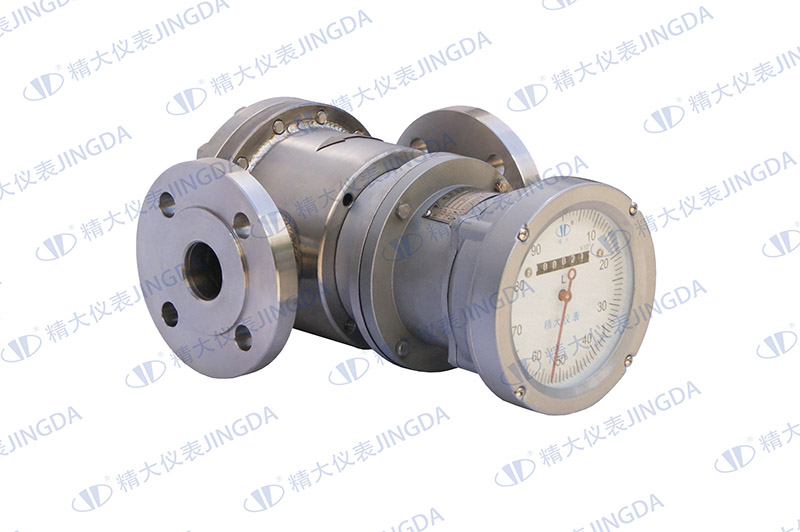

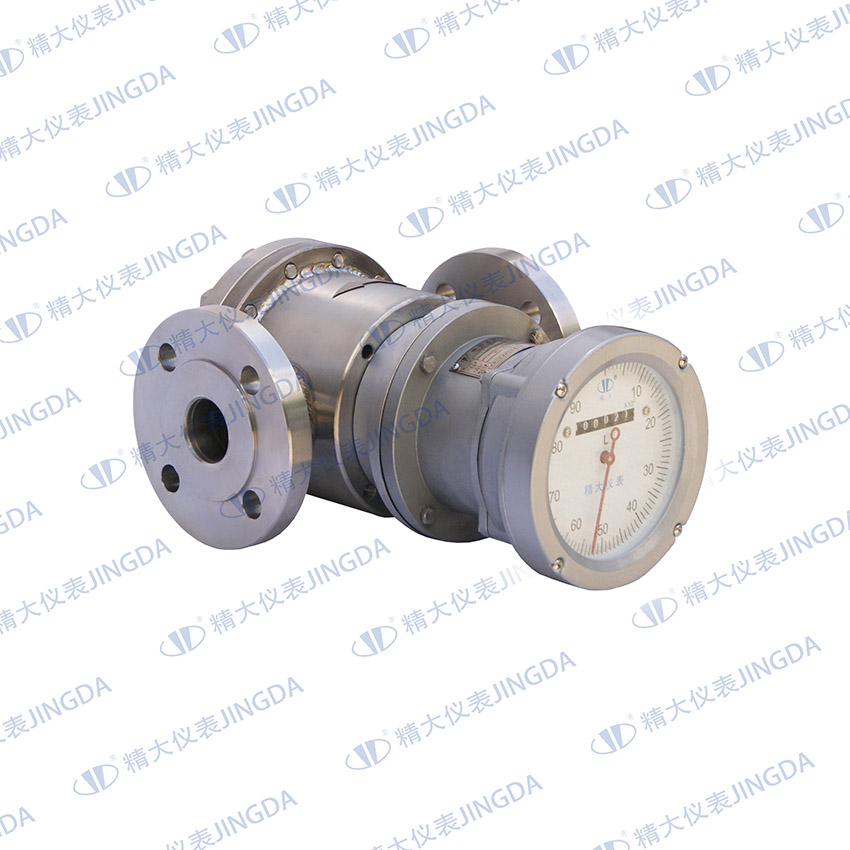

LC-B、C型不锈钢椭圆齿轮流量计,广泛应用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等液体介质的计量。
LC-L型铝合金椭圆齿轮流量计,是一种轻型椭圆齿轮流量计,广泛用于低腐蚀性液体介质,如水等液体介质的计量。


椭圆齿轮流量计技术参数
主要构件材料及公称压力

型号 壳体、前盖、后盖 盖板 椭圆齿轮 轴套 公称压力(MPa)
LC-A 铸铁 铸铁 铸铁 不锈钢

含油青铜或

滚动轴承

1.6
LC-E 铸钢 铸铁 不锈钢

DN50以下6.3

DN80-100 4.0,6.3

DN150-200 2.5

LC-Q 铸铁/铸钢 铸铁 铝合金 石墨 1.6
LC-B、C 不锈钢 不锈钢 不锈钢 石墨或滚动轴承 DN50以下2.5;DN80以上1.6

备注:LC-C材质为OCr18nil2Mo2Ti;LC-B材质为0Cr18Ni9Ti

标注型:2.5MPa以下法兰为突面形式;6.3MPa法兰为凹凸面形式,4.0MPa法兰两种形式均可。采用特殊材料时面议。

●准确度等级:0.5级,0.2级
● 工作温度:LC-A、LC-Q系列(-20℃~+60℃);LC-B、E、L系列(-41℃~+60℃)
                      在高温调整下,加高温散热筒可达60℃-200℃;

●远传显示现场防爆等级:ExiaⅡCT5;dⅡBT5
●流量范围见下表(单位:m³/h)

型号 公称通径(mm) 被测液体粘度(mPa.s)
0.3~0.6 0.6~2 2~200 200~1000 1000~2000 标配计数器
LC-10 10 0.2~0.5 0.15~0.5 0.1`0.5 0.1`0.5 0.05~0.5 0.06~0.3 0.03~0.3 0.03~0.2 BELZ/A
LC-15 15 0.75~1.5 0.5~1.5 0.3~1.5 0.3~1.5 0.15~1.5 0.2~1.0 0.1~1.0 0.07~0.7
LC-20 20 1.5~3 1~3 0.5~3 0.5~3 0.3~3 0.4~2.1 0.2~2.1 0.15~1.5
LC-25 25 3~6 2~6 1~6 1~6 0.6~6 0.8~4.2 0.4~4.2 0.3~3
LC-40 40 7.5~15 5~15 2.5~15 2.5~15 1.5~15 2.1~10.5 1.0~10.5 0.7~7.5
LC-50 50 8~24 8~24 4.8~24 4.8~24 2.4~24 2.4~16.8 1.6~16.8 1.2~12 BELZ/J1/A5
LC-B40、50 40、50 6~20 6~20 4~20 4~20 2~20 2.8~14 1.4~14 1.0~10
LC-65 65 20~40 15~40 8~40 8~40 4~40 5.6~28 2.8~28 2~20
LC-80 80 30~60 20~60 12~60 12~60 6~60 8.4~42 4.2~42 3~30
LC-100 100 50~100 34~100 20~100 20~100 10~100 14~70 6~70 5~50
LC-150 150 95~190 64~190 38~190 38~190 19~190 26.6~133 13.3~133 9.5~95
LC-200 200 170~340 114~340 56~340 56~340 34~340 47.6~238 23.8~238 17~170
精确度等级   0.5 0.2 0.5 0.2

0.5

0.2 0.5 0.5
备注:当被测液体粘度超过2000mPa.s时,流量计采用高粘结构,可用于20000mPa.s或更高,流量范围或参数面议。

LC-系列其他特殊椭圆齿轮流量计

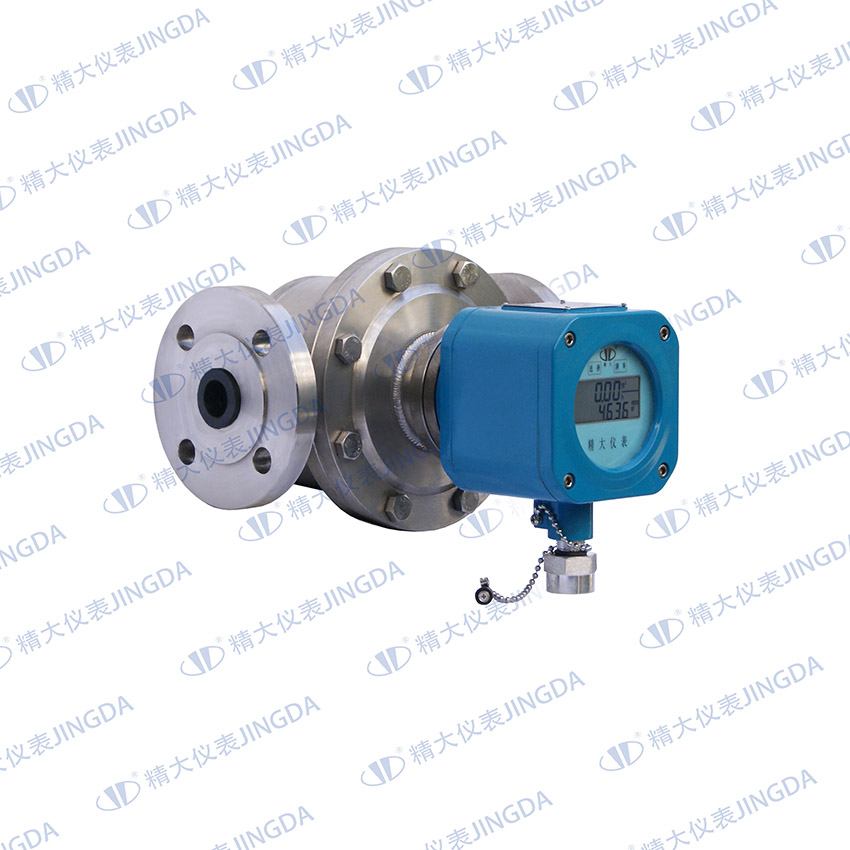

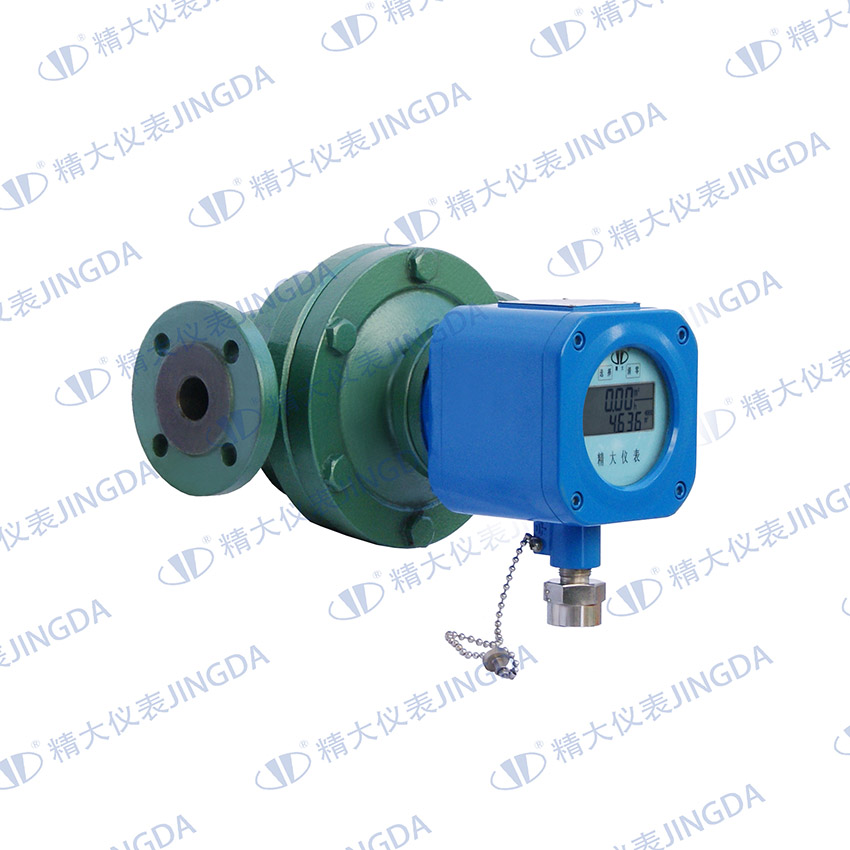

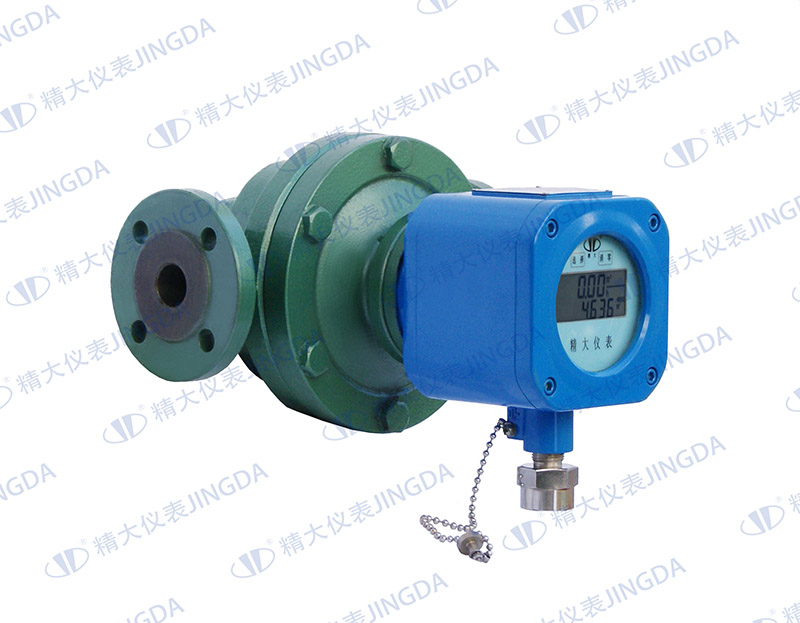

远传式椭圆齿轮流量计 概述
 远传式椭圆齿轮流量计由本体与发信器组成,可将管道内液体流量直接转换为流量脉冲信号或模拟量信号输出。
 其流量脉冲信号或模拟量信号与我厂EL系列显示仪表或其他二次仪表和系统配套,可实现远距离计量显示。自动
 控制调节、记录的需要。

●技术指标
1.准确度等级:0.5级,0.2级
2.工作温度:一般工作在-20~+60(℃)
3.发信器类型:GF、MF、Ag19
4.发信器结构:BGF型,FX型,LC-13型

轻型椭圆齿轮流量计 概述
轻型椭圆齿轮流量计主要是为了减轻流量计重量,方便客户使用而研制开发的新型流量计,分为新型轻型流量计
(LC-AxxⅡ系列)和全铝轻型流量计(LC-L、LC-AL系列)。该系列流量计设计新颖,重量轻,外形独特美观,装配方便,
准确度高,大、中、小流量线性稳定、重复性好等特点。

●技术指标
1.准确度等级:0.5级,0.2级
2.公称压力:1.6MPa
3.其他技术参数:见LC-A系列
4.主要构件材料如下表

型号 口径 壳体、前后盖 盖板 椭圆齿轮 轴套
LC-L DN50以下 铝合金 铸铁、不锈钢 铝合金、工程材料、铸铁 不锈钢 含油青铜、石墨、滚动轴承
LC-AxxⅡ DN50以上 铸铁 铸铁 铝合金、铸铁 含油青铜、石墨

LC-U型保温夹套椭圆齿轮流量计
为便于对常温下易于凝固,或某一温度下易于凝结、结晶的介质在管道内能正常输送以及流量监测,往往需要对系统管道中的介质进行加热,使介质融化并保温。但 由于安装椭圆齿轮流量计处不允许通以蒸汽(目的是防止损坏流量计),为此我公司设计带保温夹套的椭圆齿轮流量计产品,即在流量计壳体外增加保温夹套,使流 量计内已凝固的介质融化,并保持一定温度,从而保证流量计正常运行。椭圆齿轮流量计前面安装的过滤器也可以采用保温夹套的结构形式。保温夹套进出结构一般 按照DN15口径法兰设计,也可设计用户特殊要求的接口。保温夹套公称压力为0.5MPa,也可按照客户特殊要求设计。

●LC-D型机械定量椭圆齿轮流量计
LC-D型机械定量椭圆齿轮流量计(以下简称流量计)系专用流量仪表,它由椭圆齿轮流量变送器、减速器及定量计数器三部分组成,可以准确的计量液体的累积量,当数量达到预定值的时候,自动接通电气线路关闭控制阀门,从而满足流量计量控制要求。

■容积式流量计系列部件及结构形式选择参考
●计数器与调速器
1.计数器:A、A1、J1、Z、A5、A6、M11、M12、S1、BELZ

计数器 性能参数 常规配置
A 指针指示,6位滚轮累积,单位升(L) 指针指示,DN10流量计1L/圈;DN25以下10L/圈;DN40流量计100L/圈
A1 同上。可配置发信器
J1 指针指示,6位滚轮累积,单位升(L)可配置发信器 DN65以下流量计100L/圈;DN80以上流量计1000L/圈
A5 6位滚轮累积指示为累积量,可配置发信器 指针指示,DN10流量计1L/圈;DN25以下10L/圈;DN50以下100L/圈;DN65、DN80可以是100L/圈,也可以是1000L/圈;DN100以上1000L/圈
A6 双滚轮指示,6位滚轮指示为累积量,4位滚轮指示为单班累积,可回零
Z 同上。不可配置发信器
M11 双滚轮指示,7位小滚轮指示为累积量,5位大滚轮指示为单班累积,可回零;流量计本体输出传动轴与计数器显示屏同向。 一般仅配置DN80以上流量计,DN80、DN100累积量x10L,DN150以上累积量x100L。
M12 同上。仅区别本体输出传动轴与计数器显示屏为90°方向
S1 机械式瞬时流量指示显示仪 瞬时流量值显示
ELZ 直读式电子显示仪,可显示总量、单班量、瞬时流量和单次清零。 用于系列流量计
BELZ 隔爆型现场计数器,显示总量、瞬时量、输出脉冲模拟量 用于容积式流量计
BXZ 小型隔爆型流量数显计数器,显示总量、瞬时量、无输出。 用于容积式流量计
2.调速器:JT1,GT/F,Y1,Y2,G
3. 容积式流量计配置如下
配置 总高参考尺寸 功能
A 无调速器 78 用于LC型DN40以下流量计,指针滚轮显示累积流量。
A1 无调速器 105 用于LC型DN40以下流量计,指针滚轮显示累积流量。可配GF、MF发信器
Z 无调速器 74.5(82.5) 用于各类流量计,双字轮带回零功能,长字轮显示累积流量,指针和小字轮可回零,DN40口径以下74.5mm,DN50以上82.5mm。
J1+JT1 129 用于LC型DN50以上流量计,指针、滚轮显示累积流量,可配置GF、MF发信器。
A5+Y1 64+56 用于LL流量计,指针、滚轮显示累积流量。
A5+Y2 64+85.5 用于LL流量计,指针、滚轮显示累积流量。可配置GF、MF发信器
A6+Y1 64+56 用于LL流量计,双字轮带回零功能,长字轮显示累积流量,指针和小字轮可回零
A6+Y2 64+85.5 用于LL流量计,双字轮带回零功能,长字轮显示累积流量,指针和小字轮可回零,可配置GF、MF发信器
A5+G 64+106 用于LLT流量计,指针滚轮显示累积流量,可配GF、MF
A6+G 64+106 用于LL流量计,双字轮带回零功能,长字轮显示累积流量,指针和小字轮可回零,可配置GF、MF发信器
A5+GT/F 64+67.5 用于LC流量计,指针滚轮显示累积流量,可配BGF、BMF
A6+GT/F 64+67.5 用于LC流量计,双字轮带回零功能,长字轮显示累积流量,指针和小字轮可回零,可配置GF、MF发信器
M11+GT/F 150+67.5 用于各种特殊要求流量计,大字码回零计数器显示屏与输入轴同向垂直显示,可带GF、MF
M12+GT/F 150+67.5 用于LBJ金属刮板流量计,本体输出传动轴与大字码回零,计数器显示屏为90°方向,可配GF、MF
S1瞬时显示 85.5+62 用于各类50口径以上流量计瞬时流量显示
ELZ、BELZ 165(145) 详见产品介绍。
4.散热筒,用于高温流量计。见下图所示

备注:型号中出现T为高温流量计,用于60-120℃。
型号中出现T1为高温流量计,用于120-200℃,配置长形散热器。
型号中出现T2为高温流量计,用于60-120℃带发信器,配置短性散热器。

■产品结构形式

备注:1.变送器    2.调速器   3.计数器  4.发信器  5.散热器


■椭圆齿轮流量计产品标记
    说明
类型代号 LC- 椭圆齿轮流量计
专用标志 U 带保温夹套结构
G 管螺纹连接方式
H 焊接式钢质流量计
P 核电产品
PI 核电抗震产品
特殊功能 D 机械定量流量计
N 高粘度液体流量计
SP 食品流量计
T1、T2 高温带散热筒(1长2短)
Q 计量汽油流量计
材料标志 壳体 A 铸铁流量计
B/C 不锈钢流量计
E 铸钢流量计
L 铝合金流量计
转子 A 转子为铸铁材质
B/C 转子为不锈钢材质
L 转子为铝合金材质
Z 转子为工程材料
公称通径 10、、、、、、200 公称通径10mm、、、、、、、200mm
特殊要求 S(K) 法兰缩口(扩口)
改进型号
公称压力 .2 公称压力1.6MPa
.3 公称压力2.5MPa
.4 公称压力4.0MPa
.6 公称压力6.3MPa
计数器 A、A1 用于DN40以下流量计
A5、J1 用于DN50以上流量计
BELZ 电子数显型计数器
A6、Z 可回零计数器
BXZ 小型数显计数器
发信器 FX 用于LC-13型灌装流量计
GF-Ⅰ 12V三线制光电发信器
GF-Ⅱ 24V三线制光电发信器
MF 4-20mA模拟量输出发信器
精度 .J 高精度流量计
注:1.椭圆齿轮材质与壳体材质相同时,椭圆齿轮材质可以不注。
2.材质B-0Cr18Ni9Ti,C-0Cr18Nil2Mo2tI
3.发信器前加B,表示防爆型发信器。
4.高温流量计不需要带散热筒的,直接注“T”标识即可。
5.我公司过去采用LC11为现场指示,LC12为带发信的产品型号标识,老客户仍可以继续使用。
建议新客户采用新标识。
举例:LC-TE80.3/A6 GF-Ⅱ表示:高温型椭圆齿轮流量计不带散热筒,铸钢材质,公称通径80mm,公称压力2.5MPa,
A6回零计数器,24V光电脉冲发信器
■特别说明

MI HG SH SM AS JS
军工 化工 石化 船用 美国标准 日本标准
