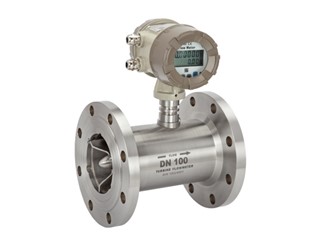

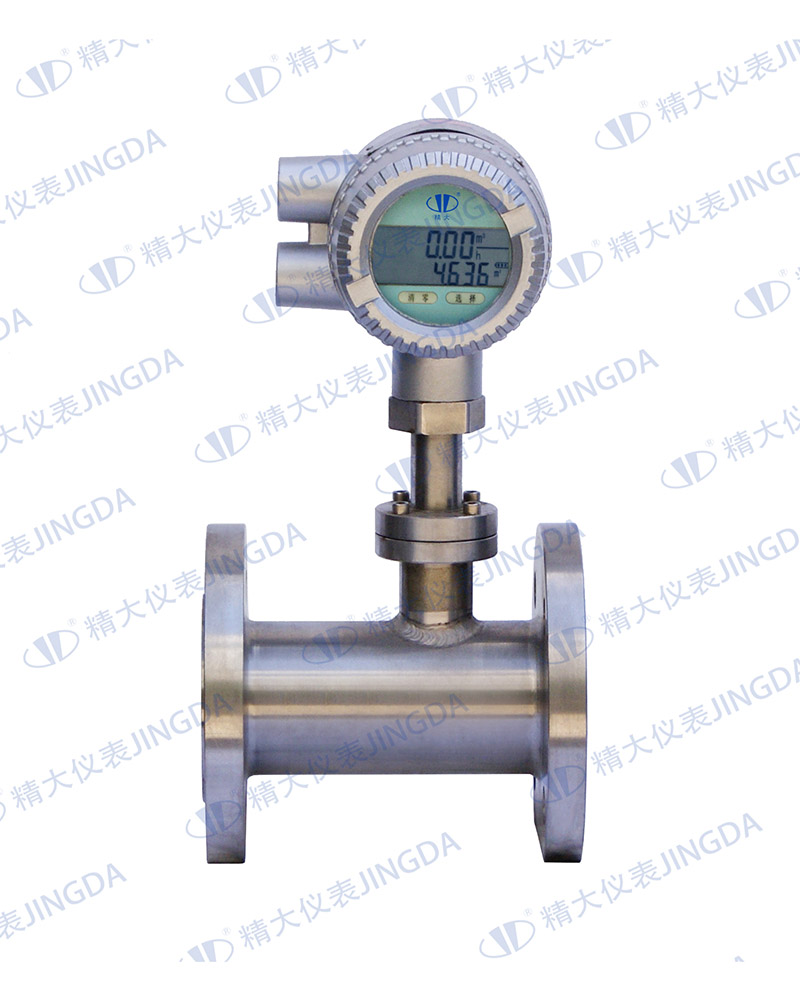

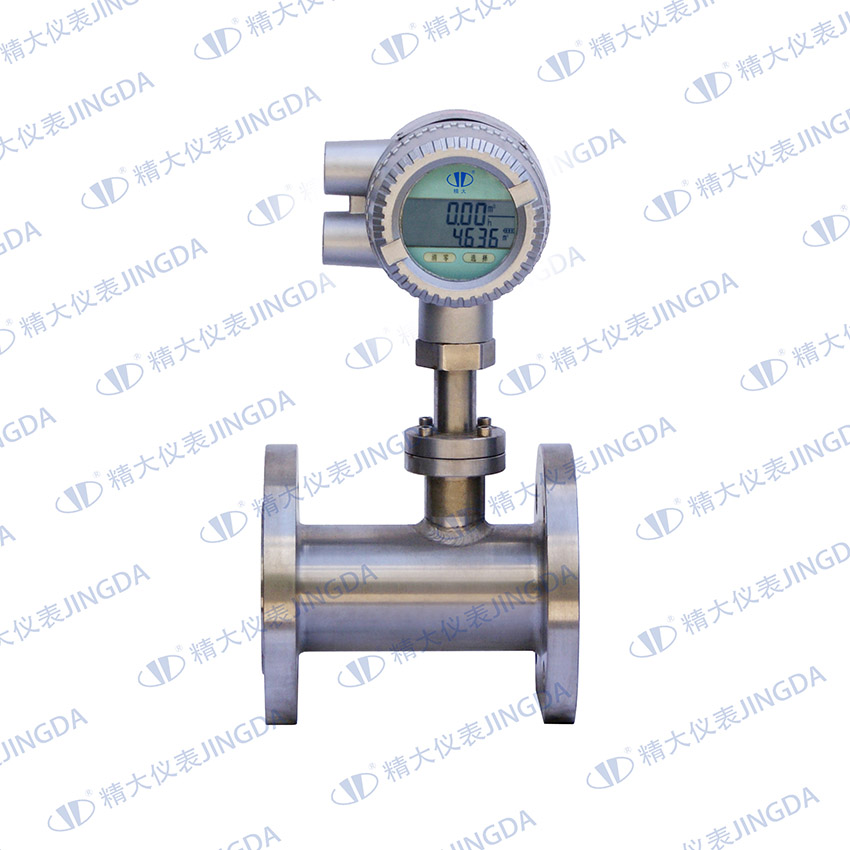

液体涡轮流量计

当前位置:首页 -> 产品展示 -> 液体专用流量计

■产品概述
精大液体涡轮流量计是一种速度式流量测量仪表,用于测量充满于封闭圆管道中连续流过的较低粘度的清洁液体的体积流量。传感器输出与液体体积量成正比的脉冲信号,与相应的流量积算仪配套,可用于测量液体的瞬时流量和累积流量并进行控制。液体涡轮流量计可以测量水、高含水原油、含油污水、柴油、汽油、轻质油的高精度流量计量。根据用户需要可以在涡轮流量计上安装涡轮流量传感器,以实现不同的功能:标准电流脉冲输出、标准模拟量电流输出、流体累积流量显示、瞬时流量显示等。

■工作原理
当被测液体流经传感器时,流体冲击叶轮叶片,使叶轮旋转,叶轮转动周期性的改变磁电感应转换系统中的磁阻值,使通过线圈的磁通量发生周期性地变化,因而在线圈内感应出电脉冲信号。在一定的流量范围下,叶轮转速与流体成正比,即电脉冲数量与流量成正比。该脉冲信号经放大器放大后送至二次仪表进行流量和总量的显示或积算。

■基本结构
传感器的基本结构主要由壳体,前导向架、轴、叶轮、后导向架和带磁电感应转换器的放大器等组成。前、后导向架安装在壳体中,轴安装在导向架上,导向架上有几片呈辐射的整流片,当流体流过时基本上沿着平行于轴线的方向流动。前,后导向架由压紧圈固定在壳体上,叶轮上均匀分布着叶片,流体流过时冲击叶片使叶轮产生转动。

■主要技术参数
1.流量计规格、基本参数及性能指标

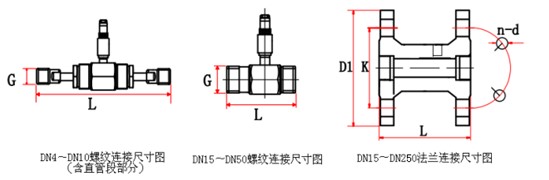

型号规格 公称通径(mm) 流量范围(m³/h) 公称压力(MPa) 最大压力损失(KPa) 外形尺寸
L 连接方式
LWGY-10 10 0.4-1 0.2-1.2 6.3 50 55

管螺纹G1/2〞

LWGY-15 15 0.6-4 0.6-6 6.3 35 75 管螺纹G1〞
LWGY-25 25 1.6-10 1-10 6.3 35 100

管螺纹G1 1/4〞

LWGY-40 40 3-20 2-20

1.6

2.5

25 140

法兰JB/T81-94

PN1.6,PN2.5

LWGY-50 50 6-40 4-40 150
LWGY-80 80 16-100 10-100 200
LWGY-100 100 25-160 20-200 220
LWGY-150 150 50-300 40-400 300
LWGY-200 200 100-600 80-800 360
LWGY-250 250 160-1000 120-1200 1.6 400
精度等级 ±0.5% ±1.0%

LWGY型液体涡轮流量计按照是否现场显示流量及输出信号的种类分为以下几种类型
■现场显示型  主要技术指标

1.累积量显示位数:八位有效数字,单位m³或者L。
2.瞬时量位数:五位有效数字,单位为m³/h或L/h。
3.供电电源:+12或+24VDC±5%
4.远传输出信号:脉冲电压方波VL≤1V;VH≥供电电源-2V(负载阻抗10KΩ)(三线制)
模拟电流4-20mA(三线制)
5.输出接管尺寸:M20x1.5
6.使用环境温度:-10~+60(℃)


■直接远传输出型  脉冲量输出主要技术指标
1.输出信号:矩形方波VL≤1V;VH≥供电电源-2V(负载阻抗10KΩ)(三线制)
2.供电电压:+12或+24VDC±5%(三线制)
3.隔爆标志:ExdⅡBT6
4.使用环境温度:-10~+50(℃)
5.输出接管尺寸:M20x1.5


■电流模拟量输出 主要技术指标
1.供电电源:+12或+24VDC±5%
2.模拟电流:4-20mA 三线制
3.使用环境温度:-10~+50(℃)
4.防爆标志:ExdⅡBT6
5.输出接管尺寸:M20x1.5


■液体涡轮流量计产品标识
    说明
产品代号 LWGY 液体涡轮流量计
-   型号之间连接符
公称通径(mm) 10......250 公称通径从10mm.......250mm
公称压力(MPa) .2 公称压力1.6MPa
.3 公称压力2.5MPa
.4 公称压力4.0MPa
/   斜划间隔号
转换功能 T 普通型脉冲输出放大器
B 隔爆型脉冲输出放大器
Bg 隔爆型脉冲输出放大器(高温)
BF1 隔爆型电流输出转换器
BSX 隔爆型数字双显示型转换器
-   型号之间连接符
供电电源 12V供电
24V供电

举例:LWGY-80/M/C/P/F/B3   液体涡轮流量计、DN80、法兰连接、默认耐压等级1.6MPa,叶轮材质2Cr13,
有显示、防爆、外供电DC24V、4-20mA输出。
