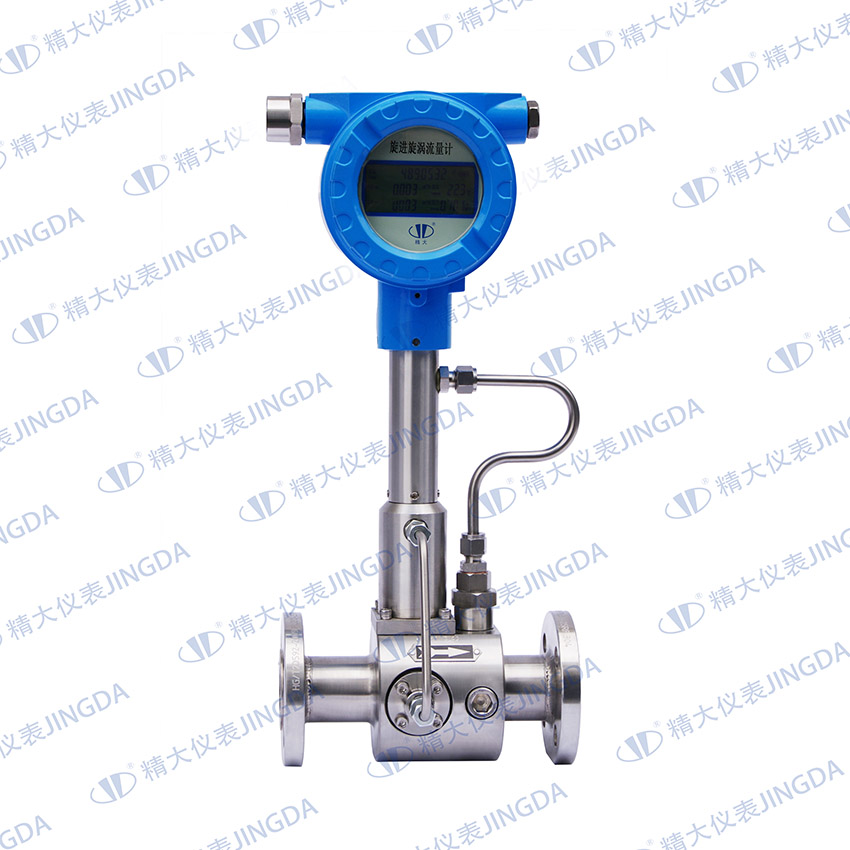

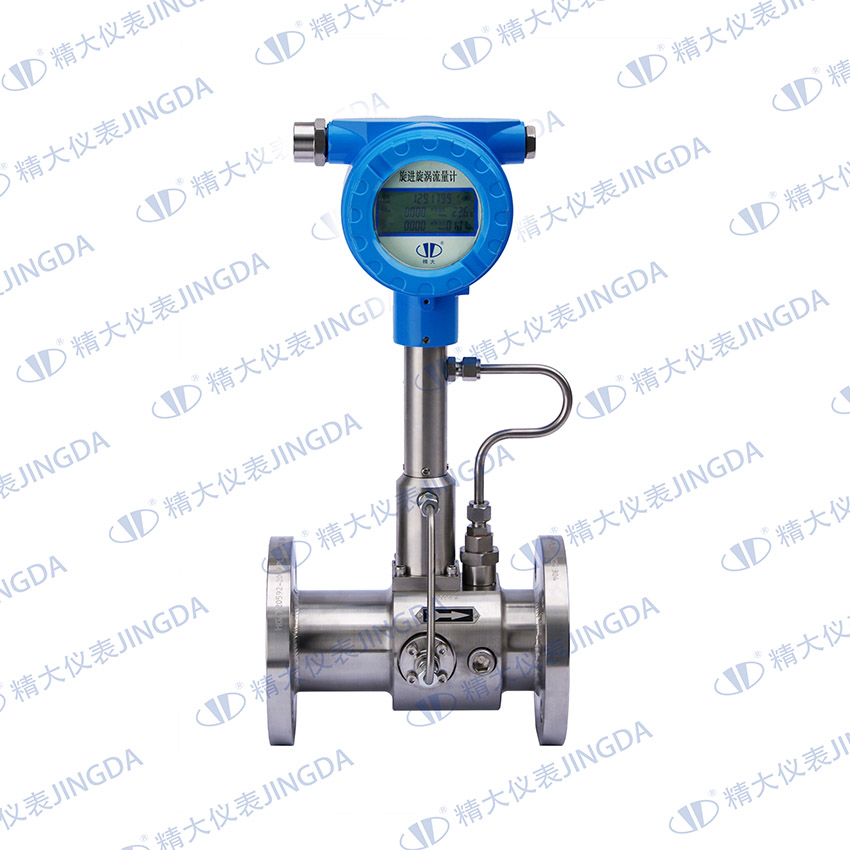

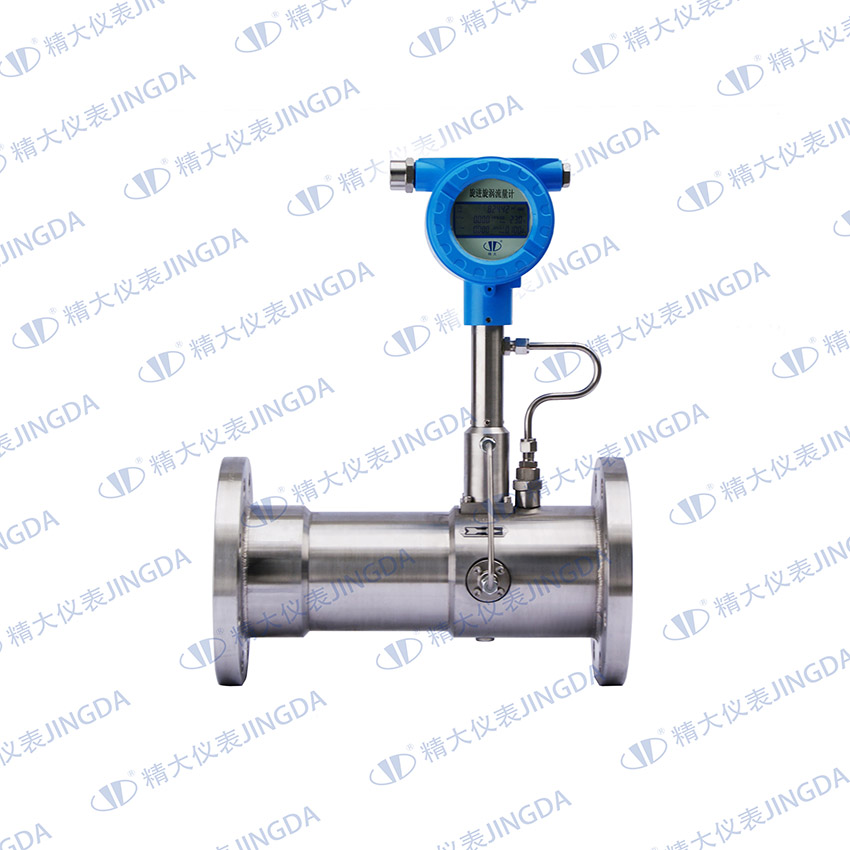

LUXQ型旋进旋涡流量计

当前位置:首页 -> 产品展示 -> 气体专用流量计

■产品概述
旋进旋涡流量计是一种温压补偿一体式流量计,是集流量、温度、压力检测功能于一体,并能进行温度、压力、压缩因子自动补偿的新一代智能化流量计,该旋进旋涡流量计采用先进的单片微机技术与微功耗高新技术,功能强,性能稳定;结构紧凑操作简单,是石油化工、电力、冶金等行业气体计量(特别是天然气)的理想仪表,主要技术处于国内领先水平。

精大温压补偿一体式旋进旋涡流量计耐腐蚀,性能稳定,流量范围广,是计量气体介质的理想流量仪表。温压补偿一体式旋进旋涡流量计可以计量各种气体,而蒸汽型旋进旋涡流量计则只能测量蒸汽。经过连续60年的发展,精大温压补偿一体式旋进旋涡流量计技术水平已超越并远远领先于同行业技术水平,我公司流量计被广泛用于石油、化工、交通、电力、食品等行业。

■工作原理
▶流量传感器工作原理

当沿着轴向流动的流体进入流量计入口时,螺旋形叶片强迫流体进行旋转运动,于是在旋涡发生体中心产生螺旋流,旋涡流在文丘利管中旋进,到达收缩段后,因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比,并为线性。两个压电传感器检测到的微弱电荷信号同时经前置放大器放大、滤波、整形处理后,变成两路频率与流速成正比的脉冲信号进行比较和判断,剔除干扰信号,并同固定在壳体上的温度传感器、压力传感器检测到温度、压力信号一起,送入智能化积算仪进行运算处理。即可求得流量和相关数据。旋进旋涡流量计的计算公式:K=f/qv,其中K是流量计仪表系数,脉冲数(m³);f是旋涡频率Hz;qv是体积流量m³/s。

▶流量计算仪工作原理

流量积算仪由由温度和压力检测模拟通道以及微处理单元组成,并配有外输信号接口,输出各种信号,LUXQ型流量计的微处理器按气态方程进行补偿,并自动进行压缩因子修正。


■流量计特点
1.集高精度温度、压力、流量传感器和智能流量积算仪与一体,可检测介质的温度、压力、流量,并进行流量自动跟踪补偿和压缩因子修正,直接检测出气体的标准体积流量和标准体积总量。
2.采用先进的单片机技术与高性能的集成芯片,整机功能强大,性能优越。
3.电路采用表面贴装工艺,结构紧凑,可靠性高。
4.采用先进的微功耗技术,内外部电源均可工作,整机功耗低。
5.采用高对比度的液晶显示器,可显示标准体积总量、标准瞬时流量、标准体积流量对应的频率百分比、电池容量显示符、温度值、压力值和日期,并带故障显示报警。
6.采用浮点运算和八段仪表系数自动修正,并带有故障自诊断和报警功能。
7.流量计带有脉冲信号输出,也可根据用户需要输出4-20mA标准模拟信号。
8.具有实时数据存储功能,可防止换电池和突然掉电时数据丢失;在停电状态下,内部参数可永久保存,也可查询流量计运行时的大量历史数据。
9.流量计自带实时数据库,通过RS485通讯接口,可组成抄表网络,便于数据的集中采集和实时管理。
10.双探头采用双压电晶体传感器技术,运用新型传感器检测电路,对被测信号进行判别、差分处理,有效的抑制了因压力波动和管道振动对本流量计带来的影响,使计量更为精确可靠。
11.无机械可动部件,不易腐蚀,可靠度高,稳定性好,长期工作无需维护。
12.流量计仪表整体具有防爆功能,可用于相应的爆炸性危险场所,防爆等级:ExdⅡBT4   防护等级:IP65

■流量计结构

1.流量计结构由五大部件组成(见下图)
●流量检测部件A
A1旋涡发生体   A2壳体   A3旋涡流量传感器  A4除旋整流器
●流量积算仪B
B1外壳    B2显示窗口  B3输出接口
●温度传感器组件C
●压力传感器组件D
●连接体E


■主要技术参数
1.流量计规格、基本参数和性能指标

型号规格 公称通径 流量范围 压力等级 精度等级 仪表系数 Qmax时压力损失 备注
LUXQ-20 20 1.5~15

1.6

2.5

4.0

1

1.5

380000 3.30

PN≤1.6MPa为铝合金或不锈钢壳体

PN≥1.6Mpa为不锈钢壳体

LUXQ-25 25 2~25 200000 2.04
LUXQ-32 32 5~50 90000 2.9
LUXQ-50 50 10~120 20000 1.91
LUXQ-80 80 30~380 4500 3.70
LUXQ-100 100 75~850 2000 5.90
LUXQ-150 150 150~2250 730 11
LUXQ-200 200 360~3600 210 12
备注:1.仪表系数为近似值   2.Qmax为最大工况体积流量
●标准状态条件 P=101.325Kpa;T=293.15K(也可根据要求按零度状态取值273.15K)
●使用条件:环境温度-20~+55℃      介质温度-20~+80℃    相对湿度5%-95%  大气压力86-106Kpa
●流量计压力损失:气体流量计见上表;液体流量计待定
2.电气性能指标
a.工作电源:内电源一节3.6V锂电池,屏幕实时显示电池容量,电池电压在2.9-3.6V内均可正常工作,当电压低于2.9V时,出现欠压指示。
外电源+24VDC±15%,纹波≤50mV,当接入外电源时,内电源自动断开,整机由外电源供电。
b.输出方式(需外加电源±24V)
工况脉冲信号(三线制):直接将流量传感器检测的工况脉冲信号放大输出,幅度20-24V,传输距离≤300m,4-20mA标准模拟量信号线性对应于0-Qmax(标准瞬时流量),流量范围由仪表设定。传输距离≤1500m,供电方式+24VDC外电源。
RS-485通讯接口信号:直接与上位机联网,可远传被测介质的温度、压力、瞬时流量、标准体积流量以及仪表有关参数等。与专用MODEM配套使用,可实现电话通讯。
c.整机功耗

内电源平均功耗3mW,一节锂电池(15Ah)可使用两年半。外电源:整机功耗≤1W。
实时数据存储功能:为了适应数据管理方面的需要,增加了实时数据存储功能,包括:最近12个月的每月净流量,最近360天的每天净流量。
以上存储数据可利用笔记本电脑或台式计算机通过RS485接口进行读取。根据用户需要,形成数据和曲线图以供分析。
d.流量计的压力损失
标准状态下,当介质为干空气时,各规格流量计压力损失不同。
不同状态下,对于不同介质,流量计的压力损失也不同。


■流量计选型
用户应根据管线输出气量,介质可达到的温度和压力范围,估算出管线的最高最低体积流量,正确选择流量计规格。当两种流量计口径均能覆盖最高最低流量时,在压损允许下,应尽量选择小口径。
选型实例:已知某一供气管实际工作压力范围为表压0.8MPa-1.2MPa,介质温度范围为-10~+40℃,供气峰值为6500m³/h,供气谷值为1350m³/h,经取样分析,计算天然气的CO2,H2的摩尔分数分别为0.0005,0.000,相对密度d=0.609,高位发热量Hs=40.62MJ/m³,当地大气压为101.3Kpa,要求确定流量计的口径。

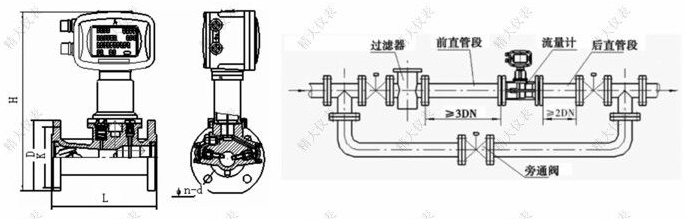

■外形尺寸

型号 通径 L 1.6MPa 2.5MPa 4.0MPa H 备注
D K n-d D K n-d D K n-d
LUXQ-20 20 160 105 75 4-φ14 105 75 4-φ14 105 75 4-φ14 375

法兰标准GB/T

9113.1-2000

LUXQ-25 25 180 115 85 4-φ14 115 85 4-φ14 115 85 4-φ14 380
LUXQ-32 32 200 140 100 4-φ18 140 100 4-φ18 140 100 4-φ18 400
LUXQ-50 50 232 165 125 4-φ18 165 125 4-φ18 165 125 4-φ18 420
LUXQ-80 80 330 200 160 8-φ18 200 160 8-φ18 200 160 8-φ18 450
LUXQ-100 100 410 220 180 8-φ18 235 190 8-φ22 235 190 8-φ22 455
LUXQ-150 150 580 285 240 8-φ22 300 250 8-φ26 300 250 8-φ26 515
LUXQ-200 200 700 340 295 12-φ22 360 310 12-φ26 375 320 12-φ30 560


■安装形式(见下图)
流量计可以垂直安装,也可以任意角度倾斜安装。



用户如果需要对天然气进行压缩因子修正时,应提供以下数据,供流量计出厂时输入
a.天然气相对密度(0.55≤d≤0.8)
b.天然气中二氧化碳的摩尔分数(0≤xCO2≤0.2)
c.天然气中氢气的摩尔分数(0≤xH2≤0.2)
d.天然气高位发热量30MJ•m-3≤Hs45MJ•m-3
