电磁流量计

当前位置:首页 -> 产品展示 -> 液体专用流量计

■产品简介
电磁流量计是基于电磁感应原理,对导电流体进行精确测量的流量仪表。它无可动部件,无阻流部件,测量结果与流体的温度、压力、粘度、密度、液固成分比和电导率的变化无关。电磁流量计广泛应用于化工、食品、环保、冶金等行业中对各种腐蚀性液体、泥浆、污水、饮料、药液等的精确计量。该系列产品,测量范围宽,精度高,操作简便,可靠性好。计量器具许可证:皖制01000018号。

电磁流量计具有一定的优良性能,可以解决其他流量计不易解决的计量难题,如脏污流、腐蚀流的流量计量。电磁流量计应用领域广泛,大口径电磁流量计多应用于给排水工程,中小口径流量计多应用于高要求或难测场合,如钢铁产业高炉风口冷却水控制,小口径微小口径流量计常用于医药产业、食品产业、生物化学等有卫生要求的场所。


■结构和系统组成

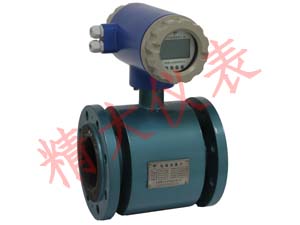

LDJ电磁流量计结构如图一,由电磁流量变送器和智能型转换器组成。
对于基型产品,输出标准信号与显示仪表组成流量计,或将输出信号送入计算机、记录仪、调节仪等,实现不同功能。
对于现场显示型产品,智能型流量计增加流量瞬时量、流量累积量的LCD显示,实现就地现场指示,信号远传,还增加报警、通信等多项智能化功能。


■功能原理

电磁流量计中,流过的导电流体,以流速V作切割磁场B的磁力线运动,根据法拉第电磁感应定律,在两个电极之间感应电动势E产生电压U。因为管道内径D恒定,励磁电流不变,磁通密度B恒定,故U和Q为线性关系,即体积流量正比于电极间电压,测出U值,经过电路转换,即可显示出体积流量Q值。

■公称通径、内衬材质及流量范围

公称通径(mm) 流量范围(m³/h) 内衬材料
20 0.28~6.8 F4
25 0.42~10.6 F4
32 0.8~19 F4
40 1.08~27 橡胶、F4
50 1.68~42 橡胶、F4
65 3~75 橡胶、F4
80 4.32~108 橡胶、F4
100 6.8~169 橡胶、F4
125 12~275 橡胶、F4
150 15.2~381 橡胶、F4
200 27~678 橡胶、F4
250 42.4~1060 橡胶、F4
300 61~1526 橡胶、F4
350 85~2200 橡胶、F4
400 108~2712 橡胶、F4
450 138~3460 橡胶、F4
500 168~4240 橡胶、F4
600 300~6100 橡胶、F4
700 415~8480 橡胶
800 540~1085 橡胶
900 690~13740 橡胶
1000 850~16960 橡胶
1200 1250~24400 橡胶
1400 1700~33920 橡胶
1600 2500~43400 橡胶
1800 3000~54960 橡胶
2000 3500~67840 橡胶
备注:表中所列为推荐值,上限流量特殊需要时允许提高20%使用。
订货时请注明所要求的计量范围,若流量还要扩展,请在订货时具体协商。


■采用标准和技术参数
1.执行标准:JB/T9248-2000电磁流量计
2.准确度等级:0.5级
3.与介质接触的内衬材质与流体温度℃
橡胶:-20~+65
四氟:-30~+120℃ 高温型-30~150+
4.公称通径(mm):见上表    特殊面议
5.额定工作压力
DN20-DN80  4.0MPa,1.6MPa
DN100-DN150 1.6MPa
DN200-DN1000  1.0MPa
DN1200-DN2000 0.6MPa
超出正常工作压力订货面议
6.供电电源及消耗功率
电源220VDC±10%;50Hz±5%;24VDC   功率≤30W
7.输出信号:4-20mA 脉冲信号 (负载电阻0-500Ω)

8.智能转换器功能:现场LCD显示瞬时、累积流量,全汉字菜单操作,导电率、励磁电流检测等自检和自诊断功能,0-500Hz脉冲输出,正反向流量检测输出,多种报警,可选MODBUS,RS232,485或REMOTE(HART)通讯接口。

■适用范围
1.电磁流量计测量的液体必须是导电液体,其导电率一般大于5μs/cm,因而除纯石油制品、蒸馏水等非导电液体外,都可适用。如各种酸碱溶液、水、饮料、啤酒、麦芽汁、牛奶、水果浆、金属盐溶液、农药、矿浆等,对于其中含有固体杂质的导电液体亦可同样计量。
2.根据介质的酸碱性不同,选择不同材质的电极,标准型产品电极材质是SUS316,或含钼不锈钢,可适用大多数场合,个别特殊场合,采用特殊性产品,电极材质为钽,哈氏C等,如海水选哈氏C,硝酸、硫酸选钽(Ta)
3.环境温度一般为:-10~+45℃   特殊协商-40~+60℃   相对湿度为5%-95%
4.避免日晒雨淋,要有遮阳挡雨设施。


■连接尺寸和安装要求
1.法兰连接,一般执行JB/T81~86~1994,GB/T9119,特殊要求按订货。

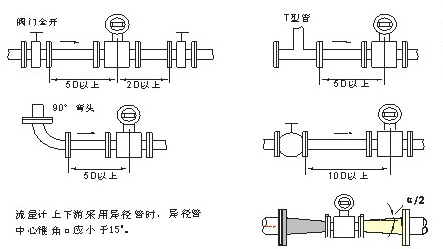

2.上游直管段至少有5倍公称通径长度,下游达2倍,当有阻流部件时,应按下表执行

阻流件 下游直管段长度 上游直管段长度
调节阀 5D以上 10D以上
全开闸阀 2D以上 5D以上
弯头、T型管等 2D以上 5D以上
注:D为变送器的公称通径(mm)

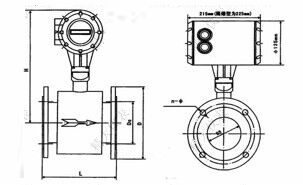

3.一体式流量计外形尺寸图如下

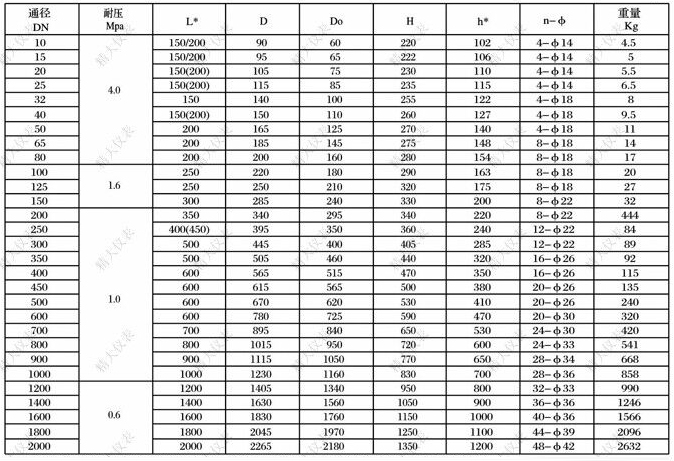

■外形及安装尺寸表(mm)

备注:
1.通径10-200内衬为PTFE时,传感器L的长度需增加接地环的厚度为10mm,通径250以上的
传感器L的长度需增加16mm。
分体隔爆型传感器高度尺寸增加30mm。
通径10-15,传感器长度分为150mm和200mm,150mm为二电极结构,200mm为三电级结构,通径为
20,25,40,和250的尺寸为用户要求加长尺寸。
b为分体式尺寸。

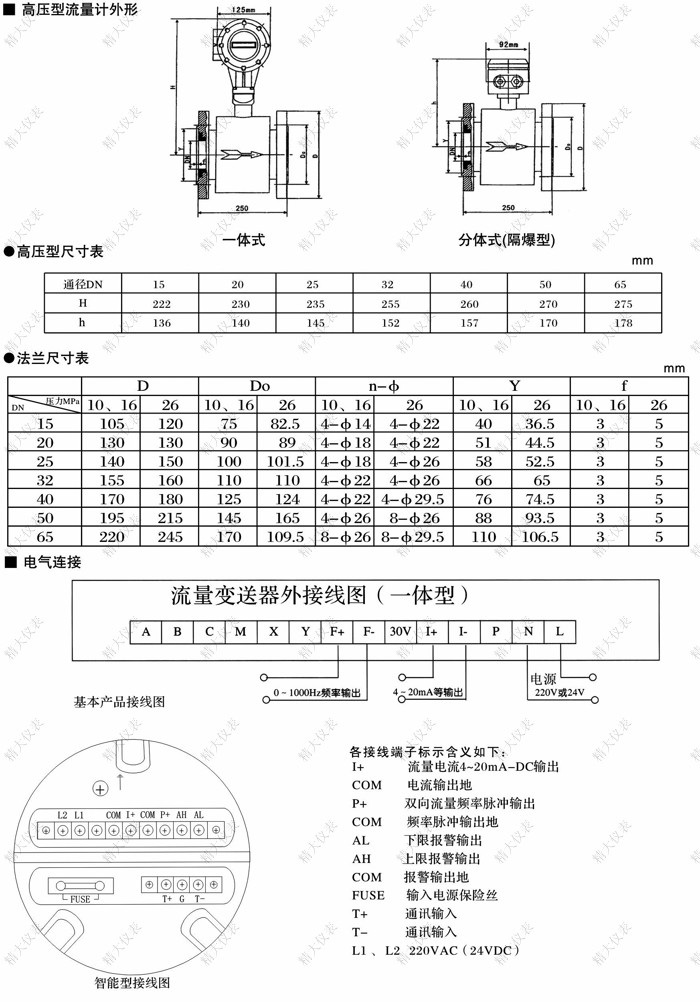

●按下述应用要求接线
1.只要求现场显示累积瞬时量,则将外部电源220VAC接入L1、L2即可。
2.同时要求输出4-20mADC,则将输出信号线连接1+和COM;若要求输出脉冲频率信号,可将输出信号线接P+和COM。
3.对于有特殊要求流量上下限报警和RS232和RS485信号传输的,在订货时注明,本公司按合同调试好,顾客接线即可。
4.接线两端线头应小心拔去绝缘护套,屏蔽层不能损伤,芯线从屏蔽层金属网线中拉出,应在外面要上绝缘套管,防止屏蔽层与芯线接触短路。
5.在铺设电缆时,电缆在钢管中不能和其他电缆线(如电机、变压器等动力线)在一起,钢管外壳接大地。
6.转换器壳体接地端子PE应采用不小于1.6mm²铜线接入大地,接地电阻不大于10Ω。



■订货须知

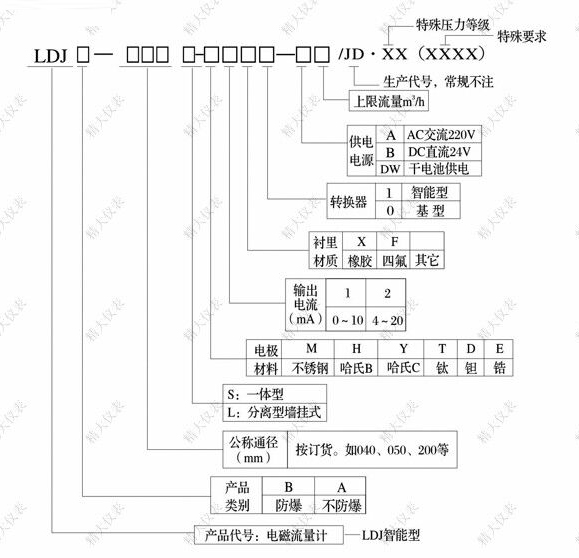

1.产品分类及型号编制
2.订货时请按编码填写,若有特殊说明或难以完全表达,可附文字说明。
3.以下参数请明确
公称通径      被测介质名称、温度、压力
上限流量      型号名称
是否需要配套流量显示积算仪
输出电流值     型号名称
管路安装情况    其他
