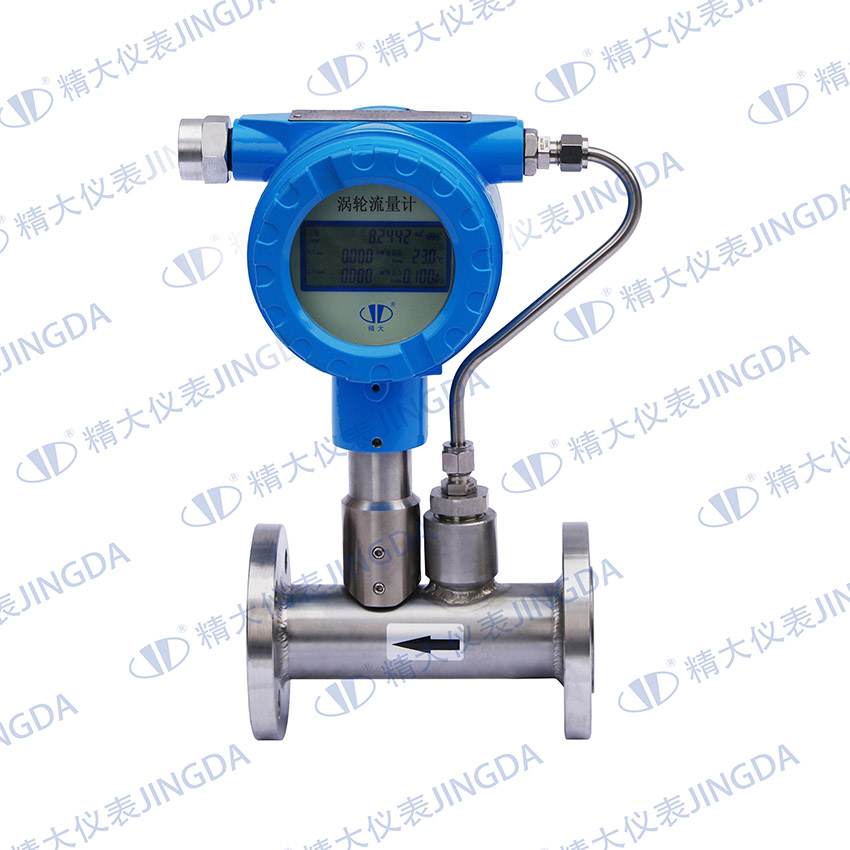

气体涡轮流量计

当前位置:首页 -> 产品展示 -> 气体专用流量计


■产品概述
气体涡轮流量计,产品代号LWQ系列,所以用户也称之为LWQ系列气体涡轮流量计或LWQ智能气体涡轮流量计。我公司气体涡轮流量计适用于测量各种燃气及工业领域中各种气体,如:天然气、城市煤气、LPG、丙烷、丁烷、空气、氮气等。仪表准确度高、重复性好,特别适合做贸易计量。LWQ系列气体涡轮流量计采用德国进口仪表专用自润滑精密轴承,准确度高,范围宽广,(20:1)小口径在一般使用下五年内可免于加油,大口径也只需偶尔加油,使用方便。LWQ系列气体涡轮流量计可分为:智能型(温压补偿)和普通型(有现场显示和无现场显示)二种规格。

精大气体涡轮流量计可以计量各种气体介质的流量,客户在购买前需正确提供工况参数,介质使用环境等,以方便正确选型。精大气体涡轮流量计,以先进的技术,优良的外观设计,一流的品质和服务深受广大客户信赖。


■关于气体涡轮流量计
LWQZ型气体涡轮流量计智能型气体涡轮流量计,具有温度压力补偿功能,可以将工况流量直接转换成标准状况下的流量,精大气体涡轮流量计采用强大的新型微处理器,运算精确度高,性能可靠,是石油、电力、冶金、工业与民用锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的理想仪表。智能型气体涡轮流量计的工作原理是,进入仪表的被测气体,经截面收缩的导流体加速,然后通过进口通道作用在涡轮叶片上,使叶轮产生旋转,涡轮转速与被测气体的体积成正比并通过旋转的发讯装置上的磁体周期性的变化传感器磁阻,从而传感器输出与流体成正比的脉冲信号。


■气体涡轮流量计特点
1.采用磁阻元件代替磁敏感线圈,即避免了磁吸引力的存在,且提高了检测灵敏度,进一步降低了始动流量,并提高了产品的可靠性和稳定性。
2.集高精度温度、压力、流量传感器和智能流量积算仪于一体,可检测介质的温度、压力、流量,并进行流量自动跟踪补偿和压缩因子修正,直接检测出气体的标准体积流量和标准体积总量。
3.采用先进的单片机技术与高性能的集成芯片,整机功能强大,性能优越。
4.电路采用表面贴装工艺,结构紧凑,可靠性高。
5.采用先进的微功耗技术,内外部电源均可工作,整机功耗低。
6.采用高对比度的液晶显示器,可显示标准体积总量(质量),标准瞬时流量(质量),工况瞬时流量,电池容量显示符,温度值,压力值和日期、时间,并带有故障显示报警。
7.采用浮点运算和六段仪表系数自动修正,并具有故障自诊断和报警功能。
8.流量计带有脉冲信号输出,也可根据用户需要输出4-20mA标准模拟信号。
9.具有实时数据存储功能,可防止换电池和突然掉电时数据丢失,在停电状态下,内部参数可永久保存,也可查询流量计运行时的大量历史数据。
10.仪表自带实时数据库,通过RS-485通讯接口,可组成抄表网络,便于数据的集中采集和实时管理。
11.仪表具有整体防爆功能,可用于相应的爆炸性危险场所。防爆等级:ExdⅡBT4,防护等级:IP65


■主要技术参数

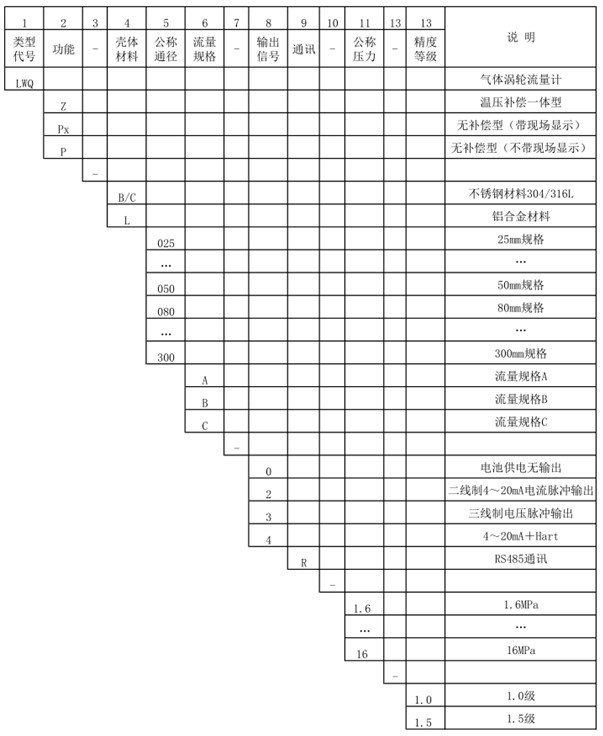

1.型号规格和基本参数

型号规格 公称通径(mm) 始动流量(m³/h) 流量范围(m³/h) 公称压力(MPa) 精度等级 备注
LWQZ-25 25 ≤0.6% Qmax 4-40

1.6

2.5

4.0

1.0级

0.2Qmax≤Q≤Qmax

±1.0%

Qmin≤Q≤0.2Qmax

±2.0%

1.5级

0.2Qmax≤Q≤Qmax

±1.5%

Qmin≤Q≤0.2Qmax

±2.5%

介质温度

-10~+60℃

环境温度

-20~+55℃

大气压力

70Kpa-106Kpa

相对湿度

5%-95%

LWQZ-50A 50 10-100
LWQZ-50B 50 15-150
LWQZ-80A 80 13-250
LWQZ-80B 80 20-400
LWQZ-100A 100 20-400
LWQZ-100B 100 32-650
LWQZ-150 150 50-1000
LWQZ-200 200 80-1600
LWQZ-250 250 130-2500
2.测量介质:天然气、城市煤气等各种燃气、烷类及工业惰性气体
3.电气性能指标
a,工作电源:内电源一节3.6V锂电池,屏幕实时显示电池容量,电池电压在3.0-3.6V范围内均可正常工作,当电压低于3.0V时,
无电池容量格显示,需更换电池。外电源+24VDC±15%,纹波≤50mV,当接入外电源时,内电源自动断开,整机由外电源供电。
b,输出方式(需外加电源+24V)
工况脉冲信号(三线制)输出,直接将流量传感器检测的工况脉冲信号放大输出,幅度20-24V,传输距离≤300m。4-20mA标准
模拟量信号输出,对应于(0-Qmax)m³/h标准瞬时流量,流量范围由仪表设定,传输距离≤1500m,供电方式为+24VDC外电源。
RS-485:直接与上位机联网,可远传被测介质为温度、压力,瞬时流量、标准体积流量以及仪表有关参数等。
c,整机功耗:内电源平均功耗3mw,一节锂电池(15Ah)至少可使用两年半。外电源:整机功耗≤1w。
d:实时数据存储功能:为了适应数据管理方面的需要,增加了实时数据存储功能,包括12个月每月的净流量,360天每天的净流量。
以上数据存储可通过笔记本电脑或台式计算机通过RS485接口进行读取,根据用户需要形成数据报表和曲线图以供分析。
4.流量计压力损失:气体涡轮流量计的要损失,是指在同一标称直径的直线连接管前后两端(进出口)之间的压力差。


■流量计外形尺寸


■流量计安装示意图
型号 通径 L 1.6MPa 2.5MPa 4.0MPa H 备注
d k n-d d k n-d d k n-d
LWQZ-25 25 200 115 85 4-φ14 115 85 4-φ14 115 85 4-φ14 364

法兰标准GB/T9113.1-2000

LWQZ-50 50 200 165 125 4-φ18 165 125 4-φ18 165 125 4-φ18 390
LWQZ-80 80 240 200 160 8-φ18 200 160 8-φ18 200 160 8-φ18 440
LWQZ-100 100 300 220 180 8-φ18 235 190 8-φ22 235 190 8-φ22 450
LWQZ-150 150 400 285 240 8-φ22 300 250 8-φ26 300 250 8-φ26 510
LWQZ-200 200 600 340 295 12-φ22 360 310 12-φ26 375 320 12-φ26 565
LWQZ-250 250 700 405 355 12-φ26 425 370 12-φ30 450 385 12-φ30 625

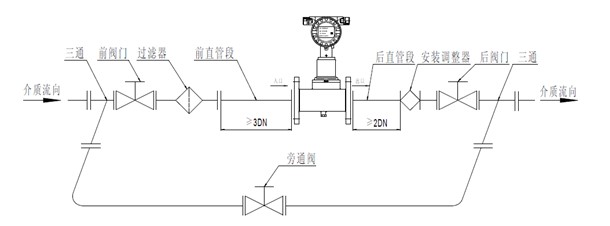

流量计安装示意图如下(建议水平安装,计数器向上)
